Stromzähler auslesen

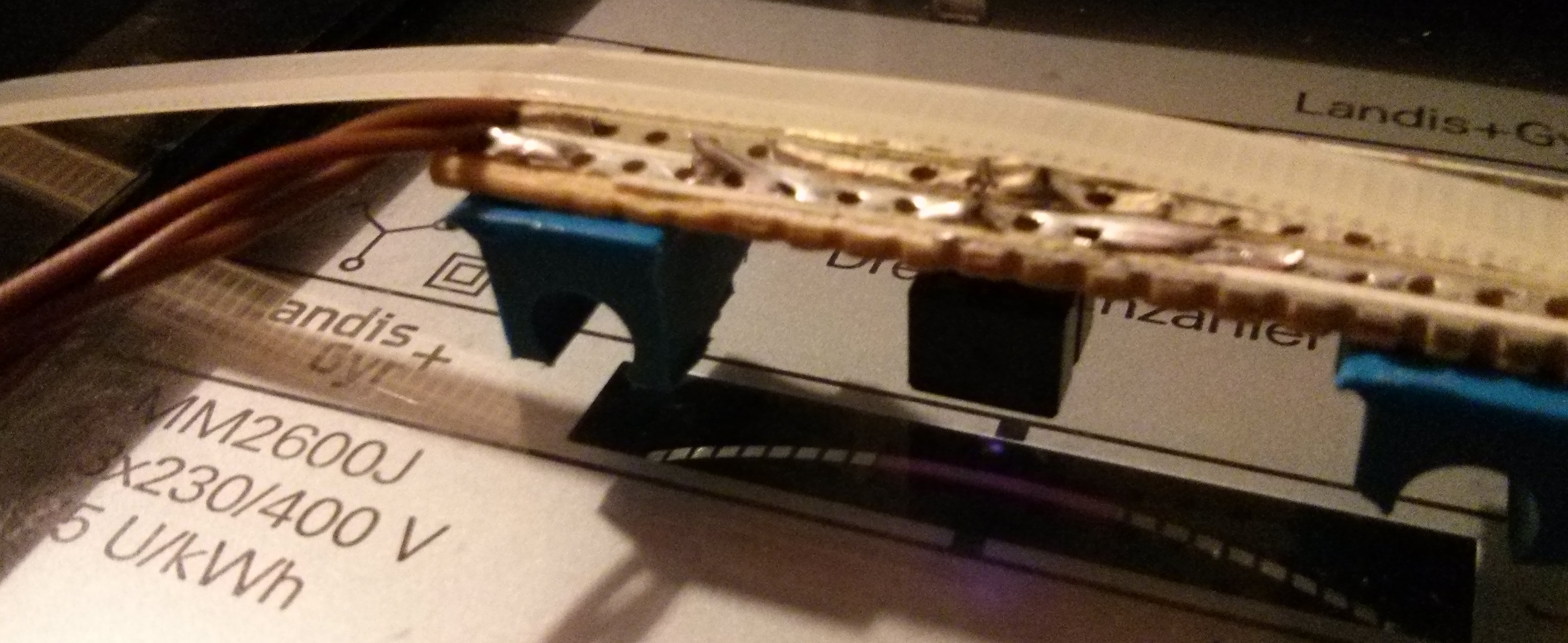

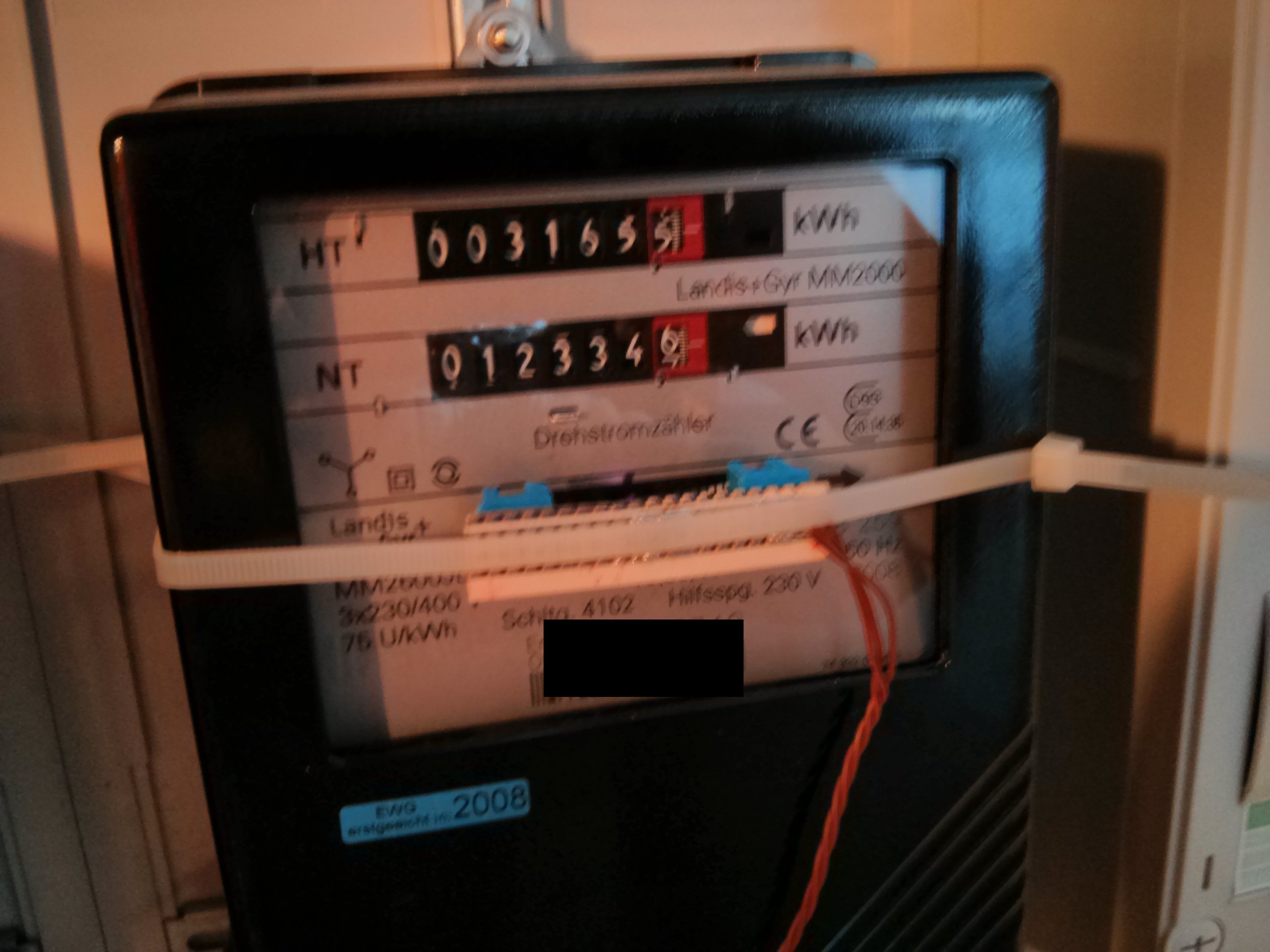

Veröffentlicht: 16.01.2013Leider ist mein Haus (Baujahr 2010) noch mit Ferrais-Zählern ausgestattet. Leider kann man nur kostenpflichtig Digitalzähler eingebaut bekommen. Daher habe ich nach langem Abwarten beschlossen, das silberne Rädchen mit dem roten Strich auszulesen. Dazu verwende ich ein Foto-Reflex-Optokoppler vom Typ CNY70. Beim Aufbau habe ich mich an diverse Anleitungen im Internet gehalten:
- Strippenstrolch liefert einge recht gute Beschreibung des Reflexkopplers [1]
- KMX-Forum hat einen kompletten und mehrfach diskutierten/angepassten Schaltplan [2]

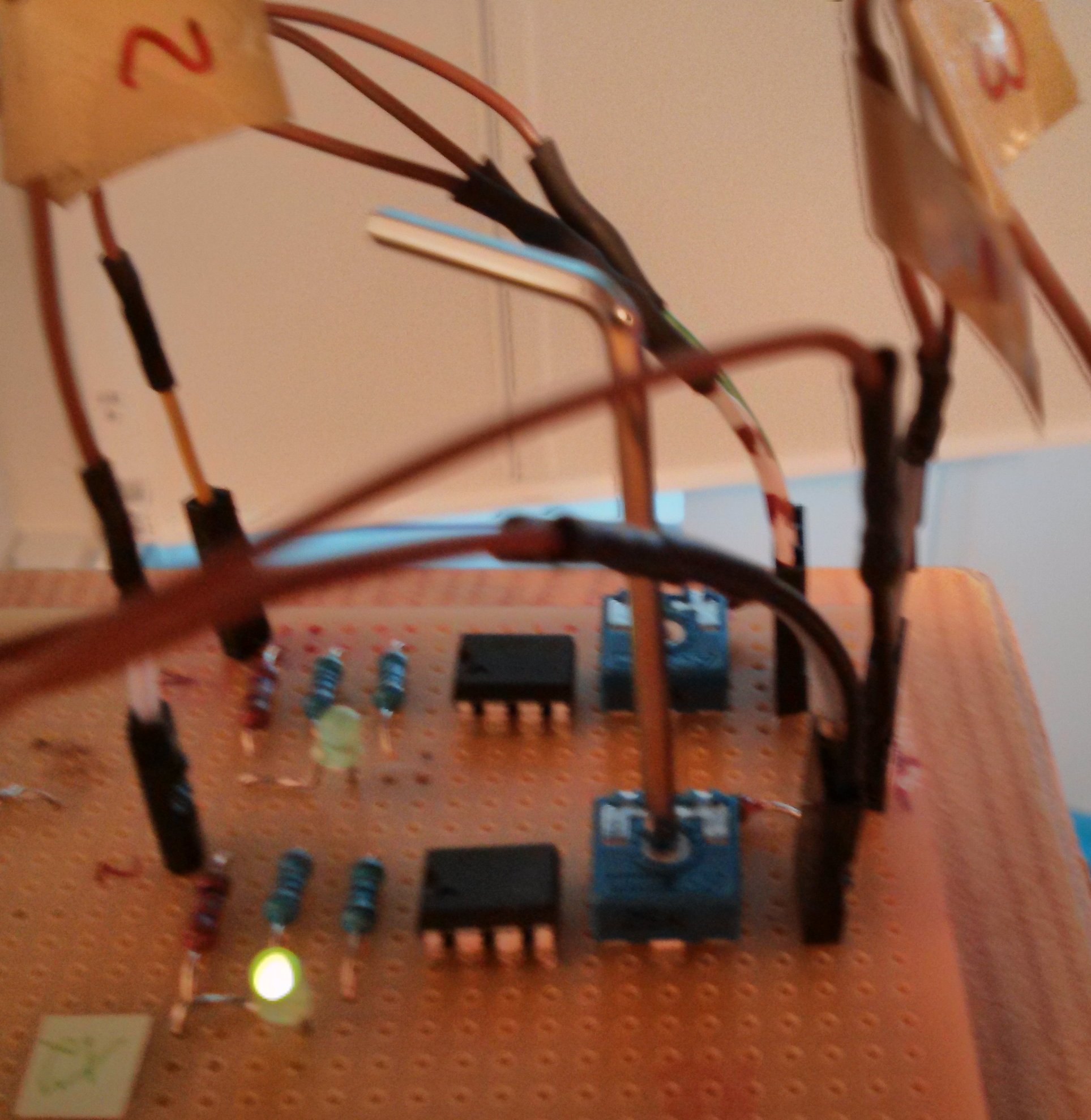

Letztendlich habe ich die Schaltung so wie in der Abbildung rechts dargestellt aufgebaut.
Interessanterweise kann die Schaltung bei meinen Zählern (bereitgestellt durch NGO [[3]]) nicht zwischen der roten Markierung und den silbernen Bereichen unterscheiden. Dafür werden allerdings die Einkerbungen zuverlässig erkannt. Pro Umdrehung der Scheibe werden so ca. 180 Einkerbungen detektiert (einige der silbernen Bereiche sind verkippt und tragen keinen Zählimpuls bei). Diesen Wert ermittele ich empirisch. Evtl. muss dieser Wert angepasst werden, falls der Sensor verschoben wird. Mit dem Wissen, dass 75 Umdrehungen des Rades dann einer kWh entsprechen, kann man die Leistung ermitteln.
