Schemazeichnung unserer Heizung und Fotos der Komponenten

Schemazeichnung unseres Lüftungssystems

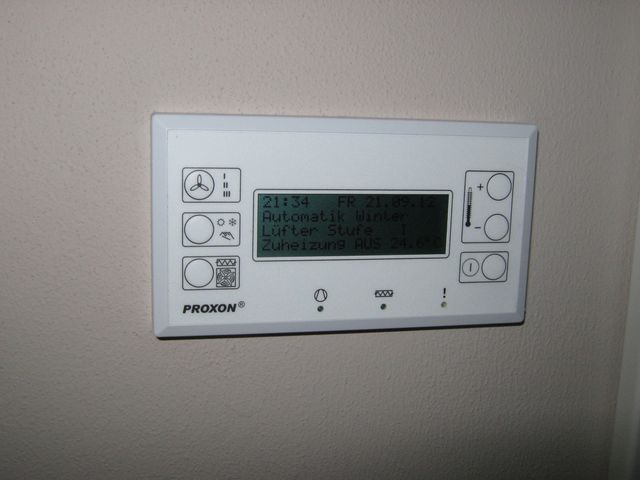

Zentrales Bedienelement im Wohnzimmer

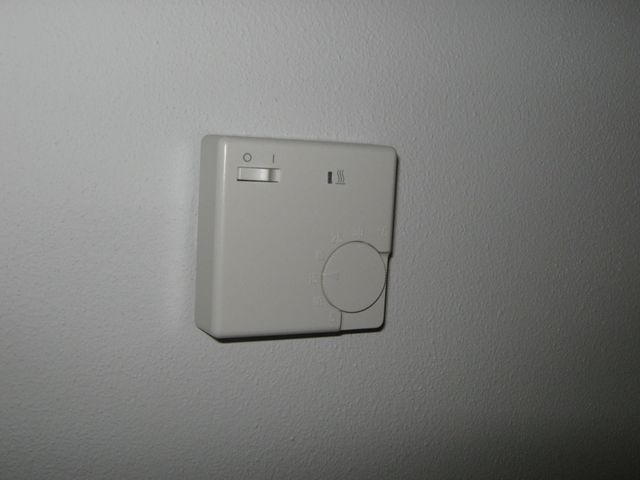

Bedienelement für Zusatzheizungen in den einzelnen Räumen

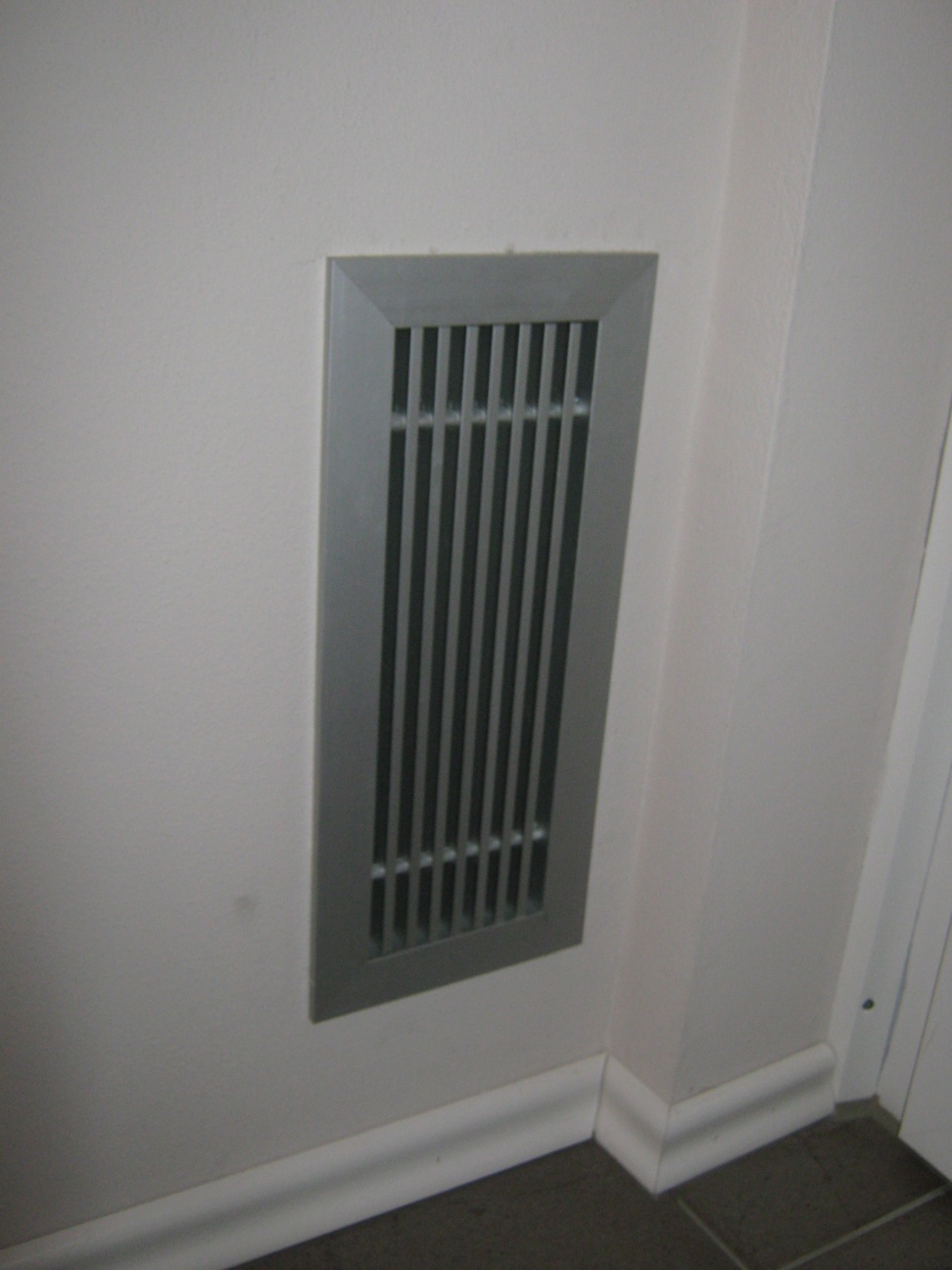

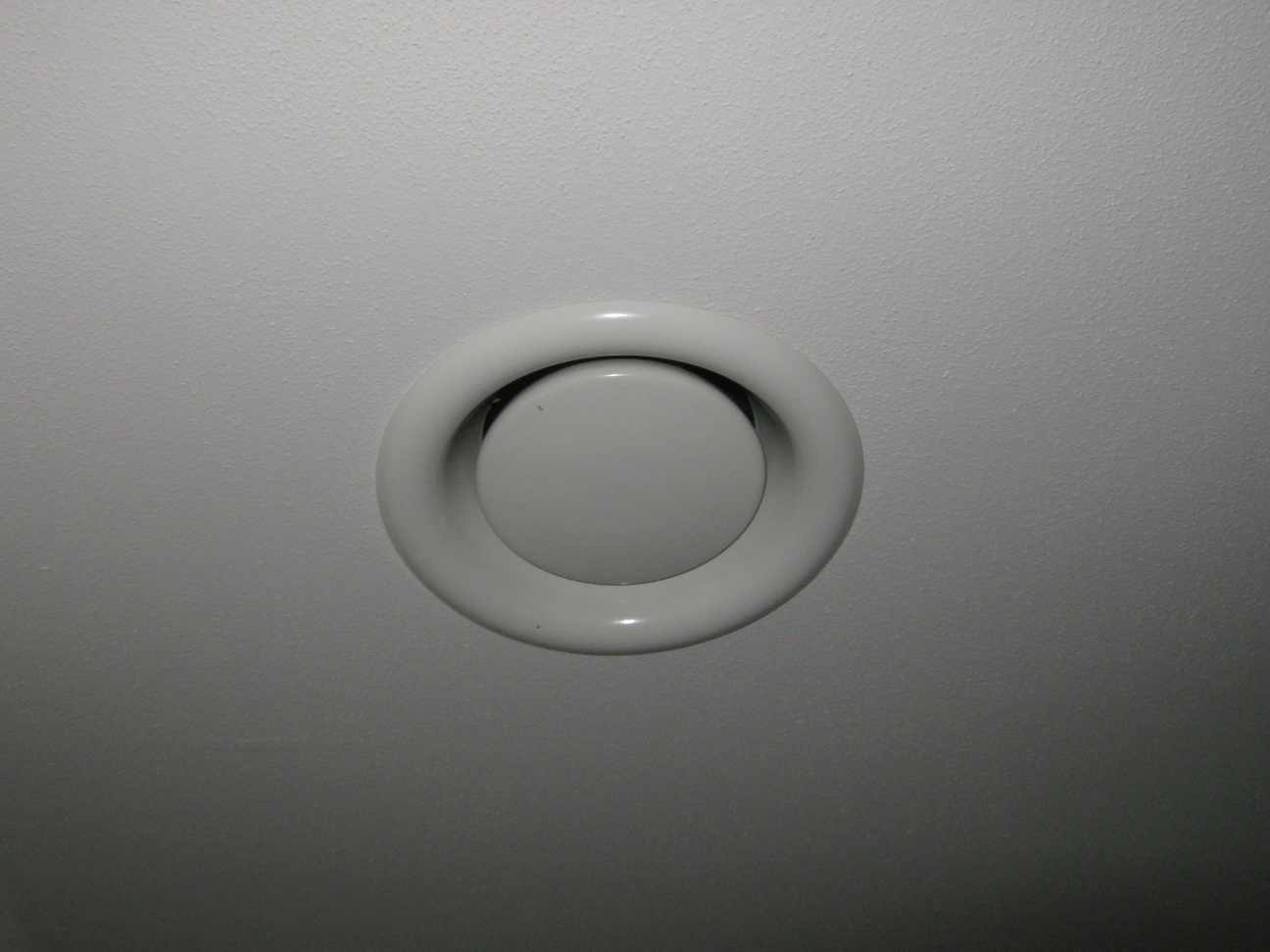

Ansaugung Umluft im Flur

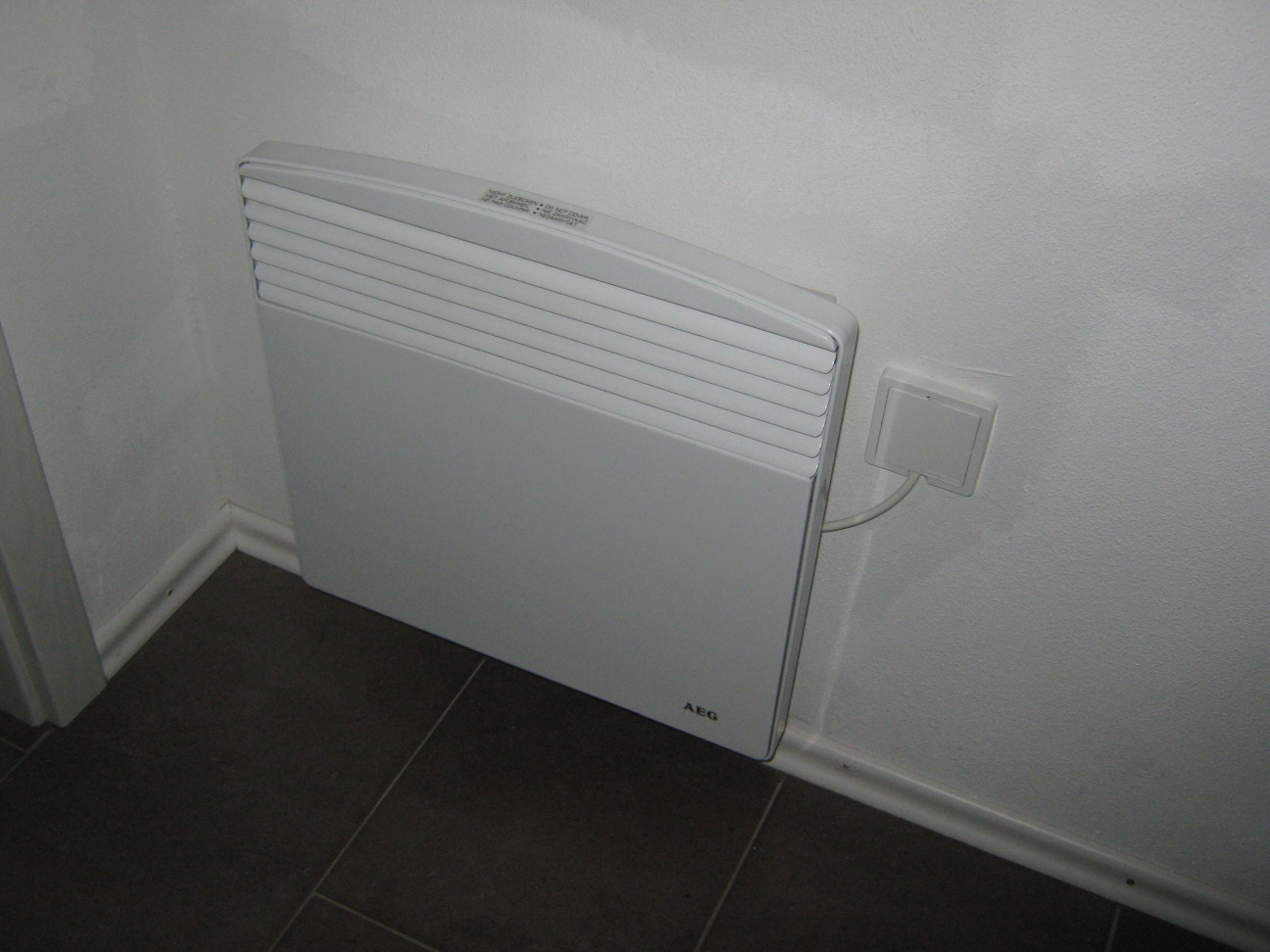

Typ. Zusatzheizung im Keller, Bad, WC

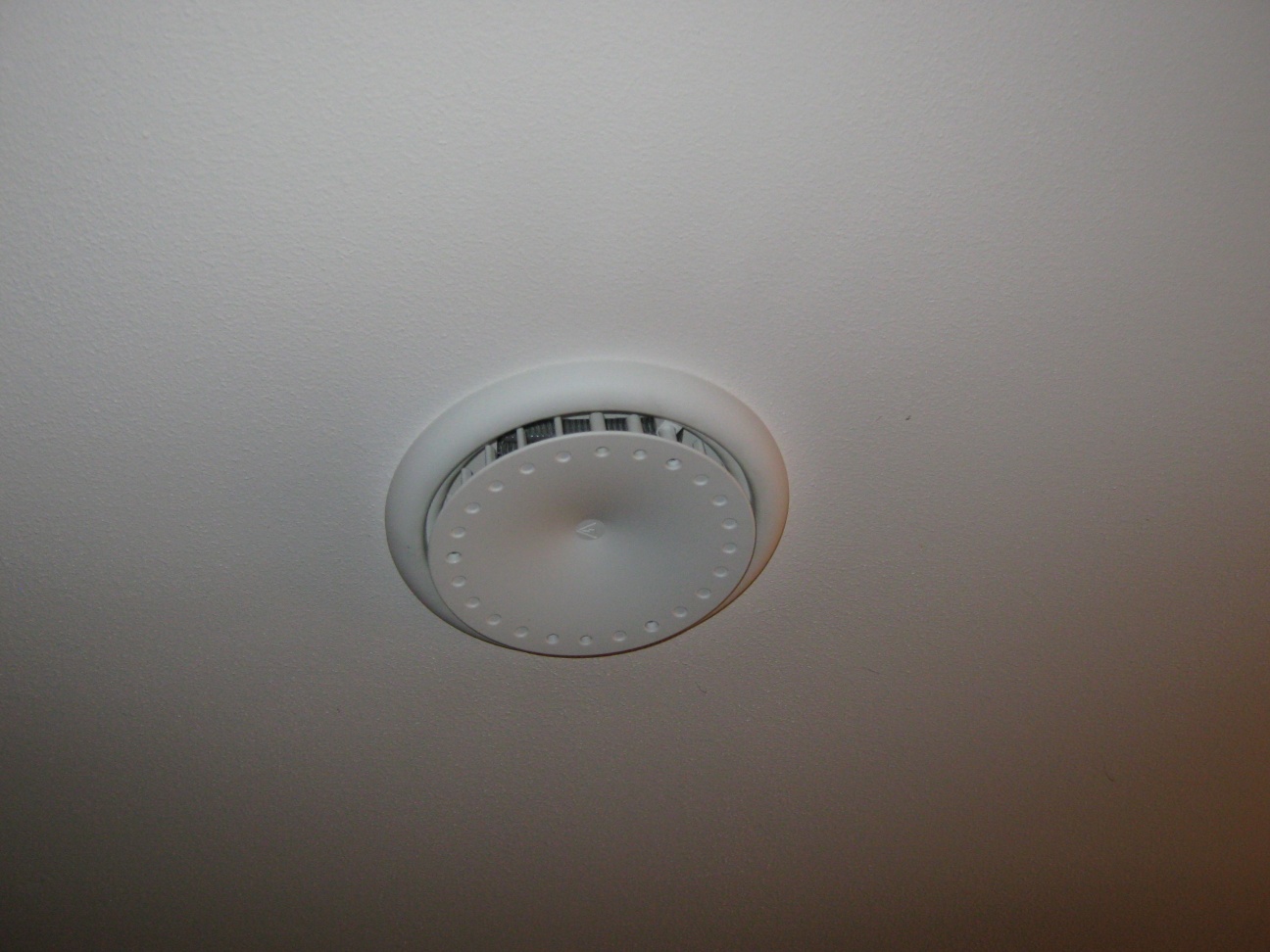

Luftauslässe außen (TWWP270 und Lüftungsheizung), der Lufteinlass ist ums Eck

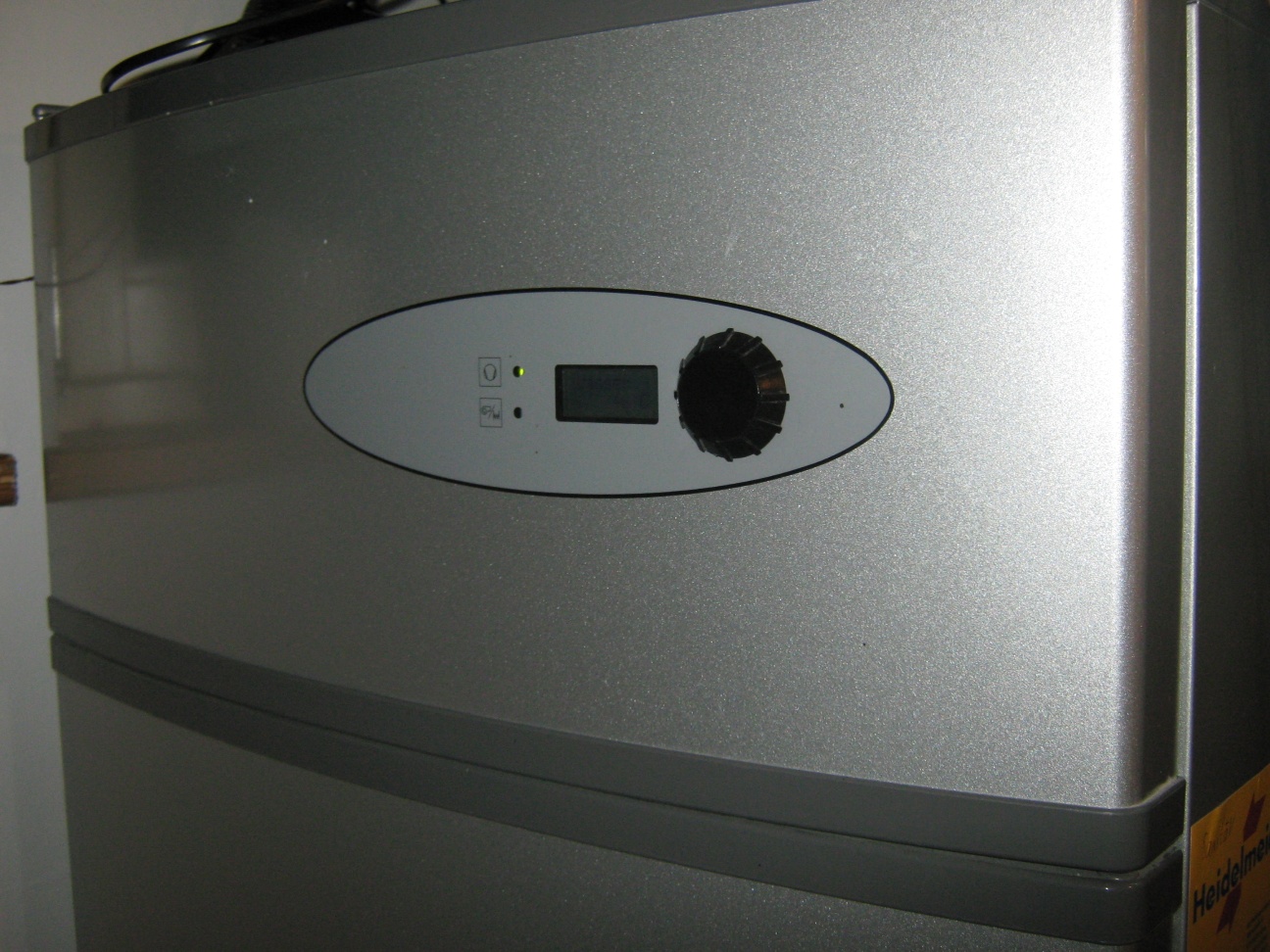

Warmwassererwärmung TWWP270 (Bildausschnitt)

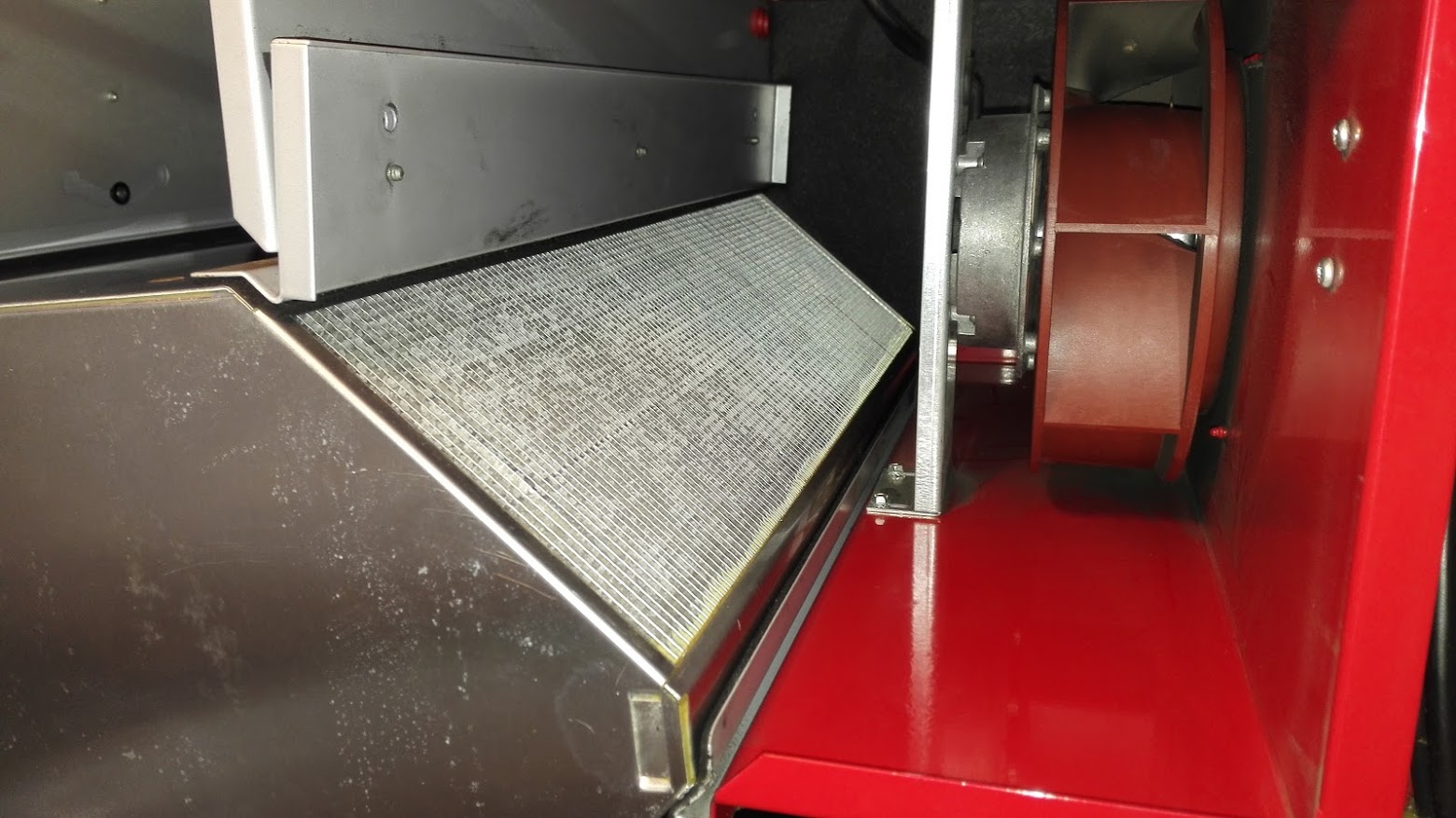

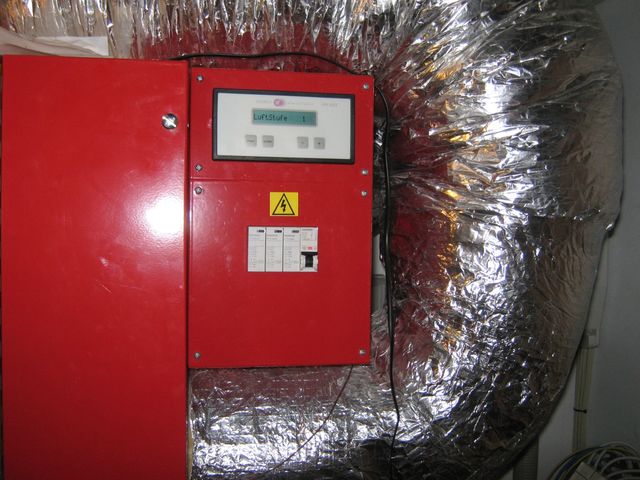

Hauptgerät Proxoon Lüftungsheizung (Bildausschnitt)

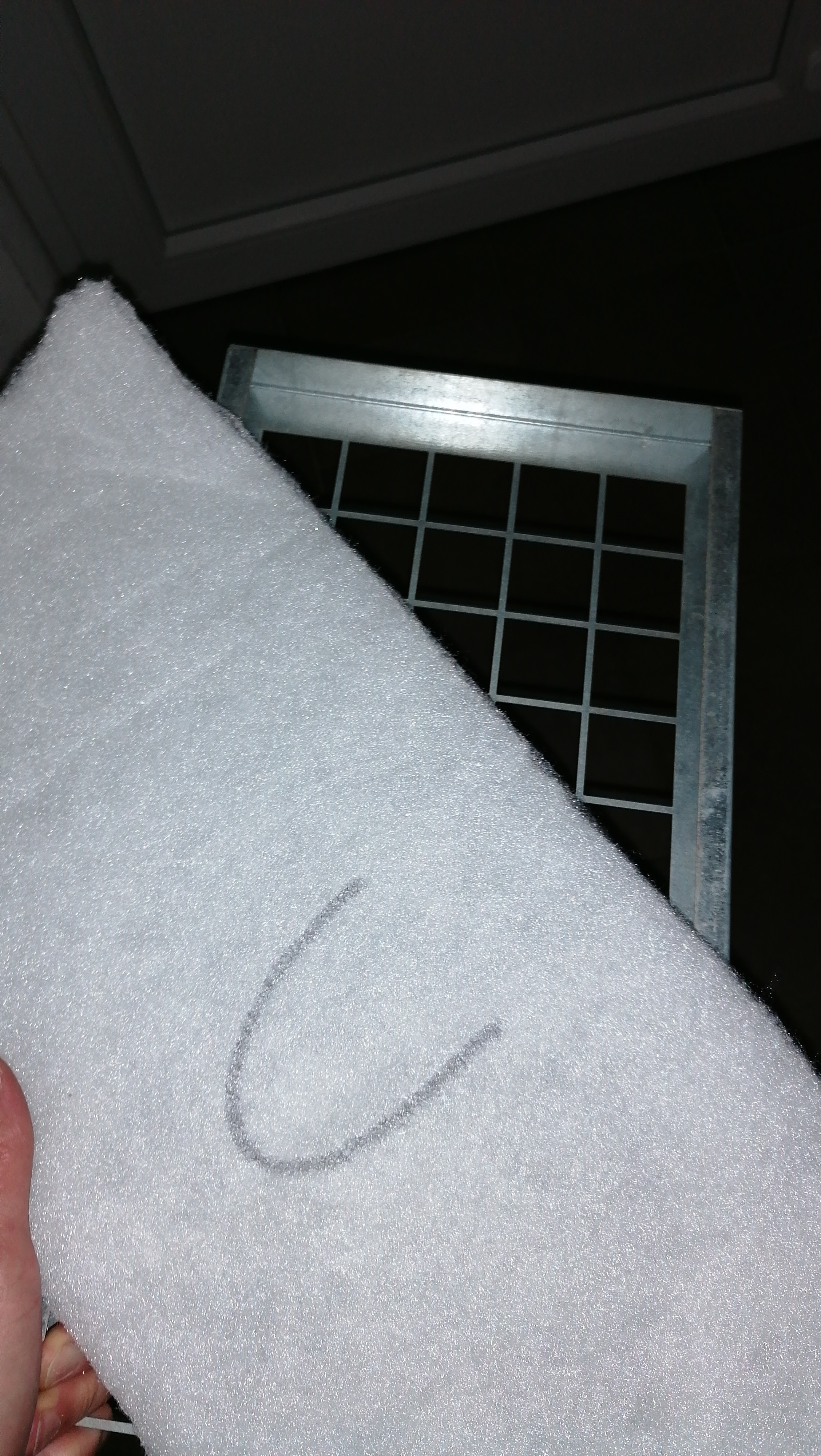

Neuer Filter und Filterhalter. Dabei ist C die clean side welche vom Luftstrom weggerichtet eingebaut wird.

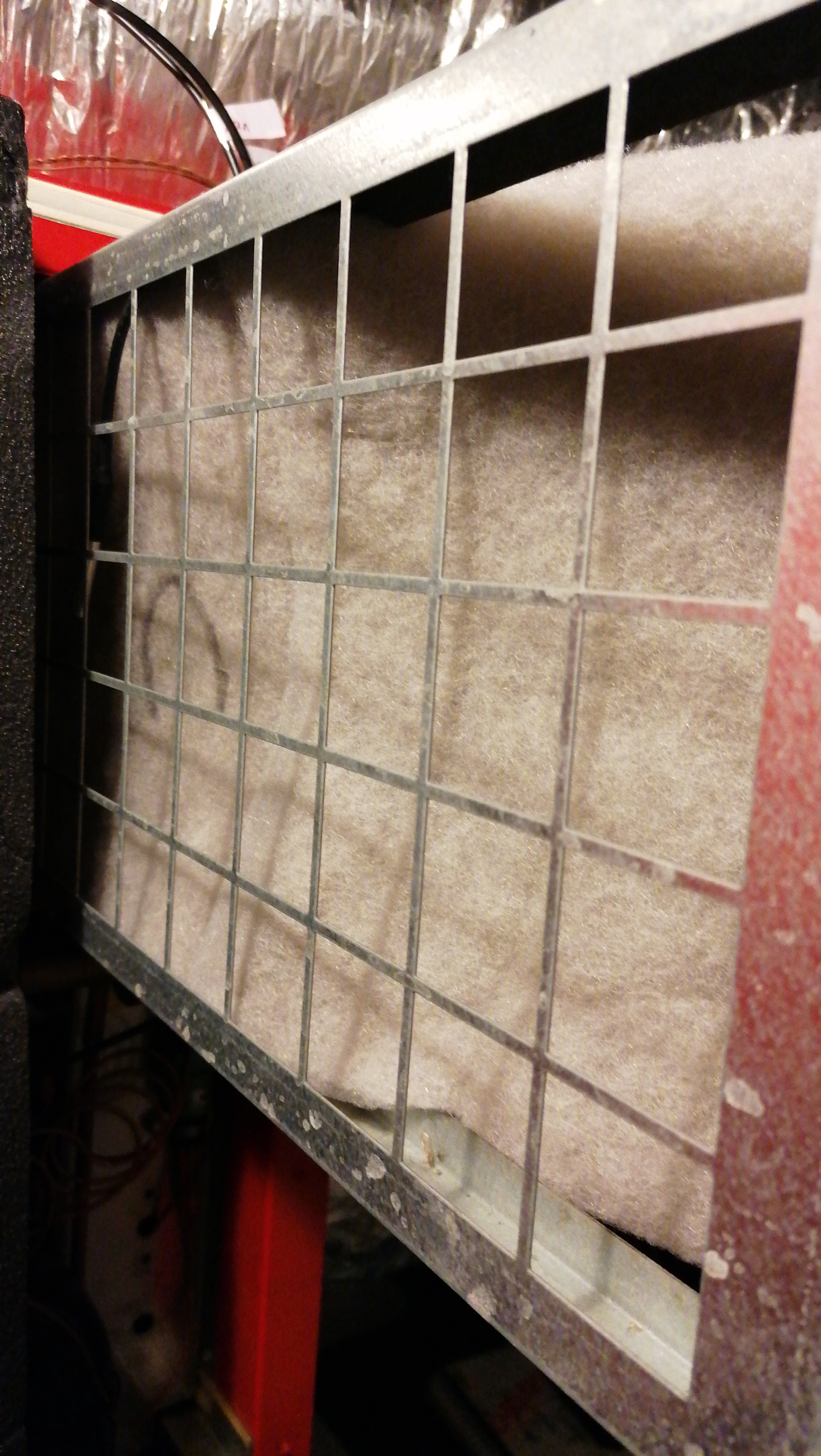

Alter Filter im Gitter, vorne bereits angehoben.

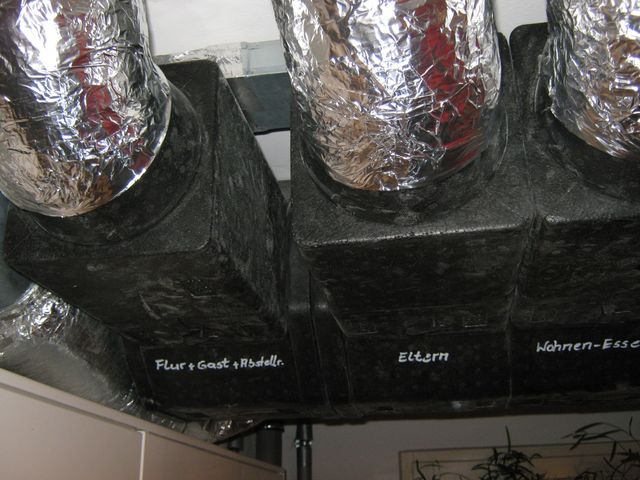

sternförmige Verteilung in die einzelnen Räume (Bildausschnitt)
Gesamtansicht der Lüftungsanlage
Kreuzstrom-Wärmetausche
